Lazer kesme makinesi yapısı ve çalışma prensibi analizi

Lazer kesme makineleri, özellikle metaller, metal olmayan ve çeşitli malzemeler işleme için modern üretimde yaygın olarak kullanılan etkili kesme aletleridir. Kesin yapısal tasarım ve güçlü işlevsellik ile bu makineler, karmaşık kesme görevlerini yüksek doğruluk ve hızda tamamlayabilir. Bu makale, bir lazer kesme makinesinin ana bileşenlerinin ve işlevlerinin ve prensiplerinin derinlemesine bir analizini sağlayacaktır.

1. Lazer kesme makinesinin ana bileşenleri

Lazer jeneratörü

Fonksiyon: Lazer jeneratörü, yüksek enerjili lazer ışınları üretmekten sorumlu lazer kesme makinesinin çekirdek bileşenidir.

Prensip: Lazer jeneratörü, bir uyarma kaynağının etkisi altında bir lazer ortamından (gaz, katı veya yarı iletken gibi) yüksek yoğunluklu, monokromatik lazer ışınları yayar. Lazer kesme makinelerinde kullanılan yaygın lazer tipleri arasında CO2 lazerleri ve fiber lazerler bulunur.

Optik sistem

Fonksiyon: Optik sistem, lazer ışını lazer jeneratöründen kesme kafasına iletmekten ve lazerin odak ve ışın kalitesini ayarlamaktan sorumludur.

Prensip: Optik sistem tipik olarak aynaları, lensleri ve optik lifleri içerir. Lazer ışını, lazerin hassas konumlandırılmasını ve konsantrasyonunu sağlamak için bu bileşenler aracılığıyla yönlendirilir ve odaklanır. Fiber lazer kesme makineleri, lazeri doğrudan kesme kafasına iletmek için optik lifler kullanırken, CO2 lazer kesme makineleri lazeri kesme alanına iletmek için aynalar kullanır.

Kesme kafası

Fonksiyon: Kesme kafası, lazer kesme makinesinin "aracı" görevi görür ve lazer ışını iş parçası yüzeyine odaklarken, aynı zamanda gaz akışının yönünü kontrol eder.

Prensip: Kesme kafası, lazer ışını iş parçasının kesme alanına odaklamak için lensler ve odaklama aynaları içerir. Ek olarak, kesme kafası, pürüzsüz kesim ve yüksek kalite sağlamak için erimiş metali havaya uçuran bir yardımcı gaz memesi ile donatılmıştır.

Hareket sistemi

İşlev: Hareket sistemi, lazer kesme makinesinin iş parçası yüzeyinde hassas iki boyutlu veya üç boyutlu kesme hareketleri gerçekleştirmesini sağlar.

İlke: Hareket sistemi sürücü motorları, raylar, servo motorlar ve hassas iletim bileşenlerinden oluşur. Sayısal bir kontrol sistemi (CNC) aracılığıyla, hareket sistemi, lazer kafasının X, Y ve Z eksenleri boyunca yüksek hassasiyetli hareketini sağlar ve kesme yolunun ve iş parçasının kesin hizalamasını garanti eder.

CNC kontrol sistemi

FONKSİYON: CNC sistemi, lazer kesme makinesinin genel kontrolü ve zamanlamasından sorumludur ve kesme işleminin her ayrıntısını tam olarak yönetir.

Prensip: CNC sistemi, lazer gücü, kesme hızı, besleme hızı ve giriş kesme planına veya programına göre odak gibi parametreleri ayarlar ve kesme işleminin sorunsuz bir şekilde ilerlemesini sağlar. Modern lazer kesme makineleri tipik olarak yüksek düzeyde otomasyon sunan gelişmiş bilgisayar tabanlı kontrol sistemleri kullanır.

Soğutma sistemi

Fonksiyon: Soğutma sistemi, yüksek güçlü lazer çalışması sırasında lazer jeneratörü ve kesme kafası gibi kritik bileşenlerin aşırı ısınmasını önler ve kararlı makine performansı ve doğruluğu sağlar.

İlke: Soğutma sistemi, anahtar bileşenlerin sıcaklığını gerçek zamanlı olarak düzenlemek için su veya hava soğutma kullanır ve performansı olumsuz etkileyebilecek ısı birikmesini önler. Genellikle bir soğutucu tankı, pompa ve ısı eşanjörü içerir.

Egzoz sistemi

Fonksiyon: Egzoz sistemi, kesme işlemi sırasında üretilen dumanı ve zararlı gazları temizleyerek temiz bir çalışma ortamı ve uygun makine çalışması sağlar.

Prensip: Lazer kesimi önemli miktarda duman ve zararlı gaz üretir. Egzoz sistemi, bu parçacıkları kesme alanından çıkarmak için toz toplama cihazlarını ve havalandırma kanallarını kullanır ve temiz ve güvenli bir çalışma ortamı sağlar.

2. Bir lazer kesme makinesinin çalışma prensibi

Bir lazer kesme makinesinin çalışma prensibi aşağıdaki gibi özetlenebilir: lazer jeneratörü, optik sistem aracılığıyla kesme kafasına iletilen yüksek güçlü bir lazer ışını üretir. Kesme kafası daha sonra lazer ışını iş parçası yüzeyine odaklar. Lazerden gelen yüksek ısı, malzemeyi eritir veya buharlaştırır, yardımcı gazlar erimiş malzemeyi üfleyerek kesin kesimi tamamlar.

Lazer kesiminin avantajları:

Yüksek hassasiyet: Lazer ışını son derece iyidir, mikron düzeyinde hassasiyet sağlar.

Yüksek hızlı kesme: Lazer kesimi, özellikle ince tabakalı malzemeler için yüksek kesme hızları sunar.

Temassız işleme: Lazer kesimi, mekanik aletlerde aşınma ve yıpranmadan kaçınan temassız bir işlemdir.

Huawei lazer

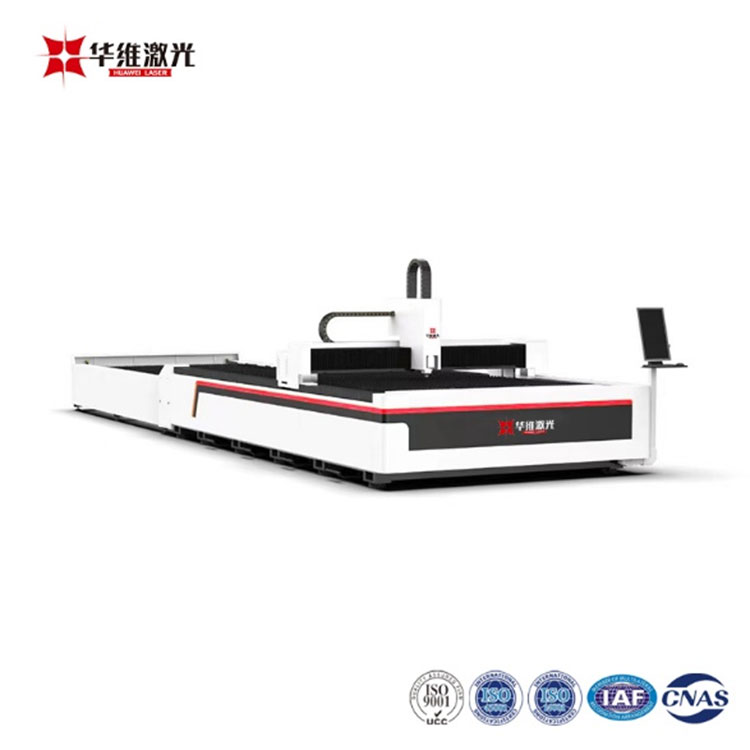

Lazer Ekipman endüstrisinde lider bir üretici olan Huawei lazer, yüksek verimli, istikrarlı ve hassas lazer kesme çözümleri sağlamak için yıllarca teknolojik yenilik ve uzmanlıktan yararlanır. Huawei lazerin seçilmesi, yüksek performanslı bir lazer kesme makinesi elde etmekten daha fazlası anlamına gelir; Bu, üretim yolculuğunuz boyunca sizi desteklemeye kararlı güvenilir bir ortak kazanmak anlamına gelir. İleri teknoloji ve özenli hizmet ile Huawei Lazer30000W Exchange-Platform Fiber Lazer Kesme Makinesi Çeşitli endüstrilerin ihtiyaçlarını karşılayarak olağanüstü hassasiyet ve hız sağlayın.

Huawei Lazer - Kesme geleceğinizi aydınlatın ve endüstriyel büyümeyi artırın!
