Lazer kesme makinelerinde dişlilerin ve rafların rolü

Lazer kesme ekipmanında, dişli ve raf sistemi, hareket doğruluğu ve stabilitesinde belirleyici bir rol oynayan bir çekirdek iletim bileşeni olarak hizmet eder. Hassas ağlama yoluyla, kesme kafasının çok eksenli koordineli kontrolünü elde etmek için gücü aktararak lazer kesme işlemlerinin verimliliğini ve hassasiyetini sağlar.

İlkeler ve işlevler

Hassas iletim mekanizması

Dişliler, yüksek şanzıman verimliliği (>%98) ve hassas dişli oranları sunan diş katılımıyla tork iletir. Bu, hız ve torkun doğru ayarlanmasını sağlar, kesme kafasını mikron seviyesi işleme (± 0.01mm) için karmaşık X/Y/Z ekseni hareketleri gerçekleştirmeye yönlendirir.

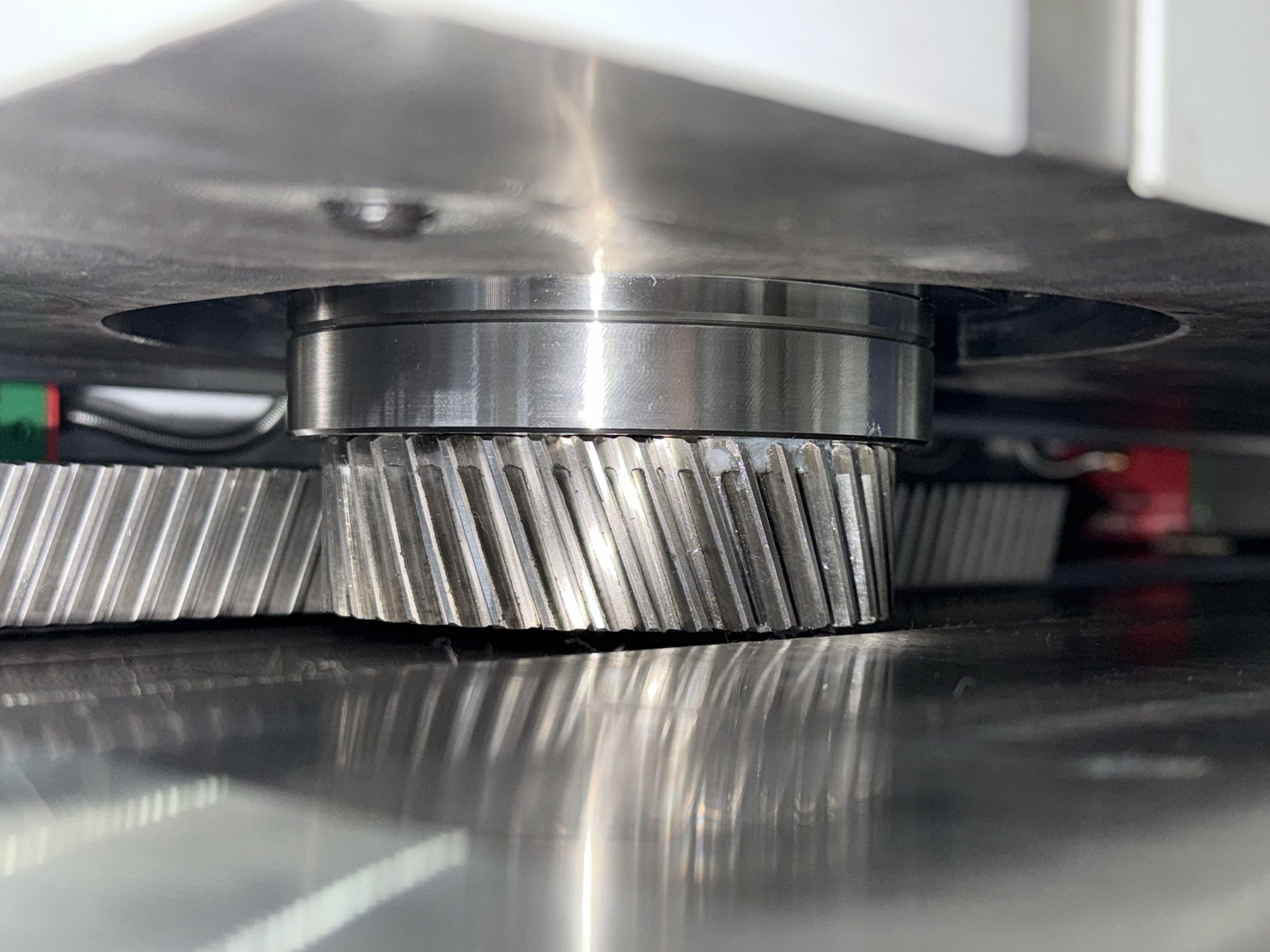

Raf yapısal özellikler

Raflar, sonsuz zift daireleri olan silindirik dişlilere eşdeğer doğrusal diş profillerine sahiptir. Lazer kesiciler genellikle düz veya sarmal raflar kullanır. Yüksek hızlı, yüksek hassasiyetli uygulamalar için daha yüksek temas oranları (>% 30 iyileşme), daha pürüzsüz iletim ve daha düşük gürültü seviyeleri (<65 dB) ile sarmal raflar tercih edilir.

Kilit Endüstri Avantajları

Çok eksenli konumlandırma: Rafların ve Servo Motors'un işbirlikçi çalışması ± 0.01mm konumlandırma doğruluğunu elde eder.

Yüksek Dyamic Tepkisi: Optimize edilmiş şanzıman tasarımı, 200 m/dk kesme hızları için 2G hızlanmasını destekler.

Gelişmiş yük kapasitesi: Salım diş etkileşimi temas alanını arttırır, tek dişli yükü% 15-20 azaltır ve bileşen ömrünü 20.000 saate uzatır.

Bakım Yönergeleri

Montaj denetimi: Dişli hizalama toleransı ≤0.02mm'yi tek tip temas modelleriyle sağlayın.

Boşluk Kontrolü: Obrash'ı 0.05-0.08mm içinde koruyun; Sıfır backlash işlemi yasaktır.

Yağlama yönetimi: Her 500 çalışma saatinde bir ikmal ile ISO VG220 dişli gresi kullanın.

Güvenlik Önlemleri: Açıkta kalan dişliler için IP54 dereceli koruyucu kaplamalar yükleyin; İşlem sırasında temastan kaçının.

Arıza Tespiti: Anormal titreşim (> 50 μm genlik) veya gürültü (> 75 dB) için anında kapatma.
